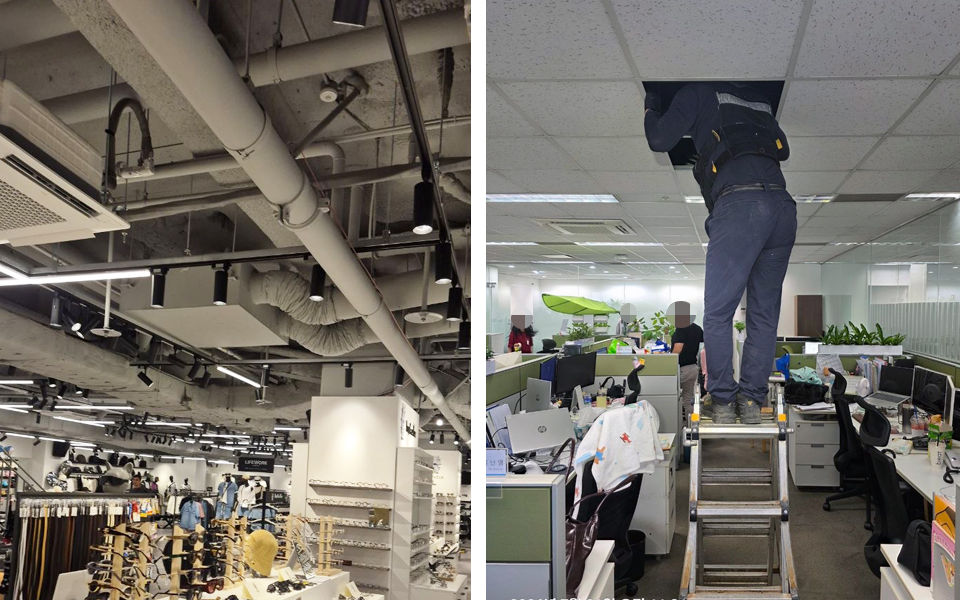

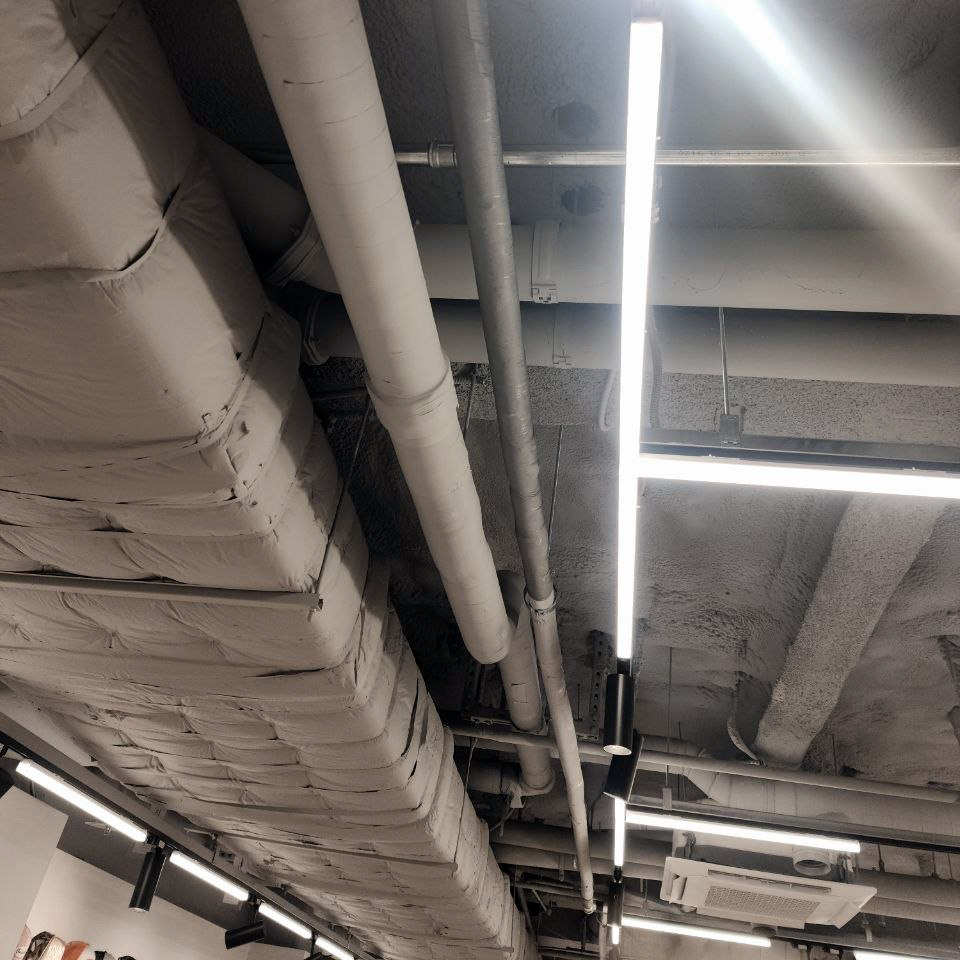

상가나 오피스, 대형 빌딩처럼 넓은 공간에서는 여러 대의 에어컨 실내기 드레인 배관을 하나의 메인 배관으로 묶어서 배수하는 공동 드레인 방식을 주로 사용합니다.

공동 드레인 방식은 배관 라인을 단순화할 수 있는 장점이 있지만, 메인 배관이 막히면 연결된 여러 개의 호실 또는 매장 천장에서 동시에 누수가 터지는 도미노 피해로 이어질 위험이 매우 큽니다. 상업 공간에서의 공동 드레인 관리는 훨씬 더 체계적인 시스템 관리가 요구됩니다.

● 설계 및 구조적 누수 차단 요령

1. 역류 방지 트랩 및 역지밸브 설치

각 실내기 가지관이 메인 배관과 합류하는 지점에 에어트랩을 설치하면, 메인 배관의 악취나 벌레가 실내기로 유입되는 것을 막아줍니다.

메인 배관이 막혀 물이 역류할 때 다른 실내기로 역류하는 것을 방지하는 체크밸브 설계를 적용해야 합니다.

2. 배관 구경의 단계적 확대

여러 대의 드레인이 합류할수록 배출 수량이 급격히 늘어납니다. 지관이 25A(약 25mm)라면 합류하는 메인 배관은 장비 대수에 맞춰 32A, 40A, 50A 이상으로 단계적으로 굵어져야 병목 현상으로 인한 역류를 막을 수 있습니다.

3. 안전 차단 스위치 연동

각 실내기 드레인 판에 수위 감지 플로트 스위치(안전센서)를 장착합니다. 배관 막힘으로 수위가 일정 한계 이상 차오르면 에어컨 가동을 강제로 중단시키고 에러 코드를 띄우는 시스템을 구축해야 천장이 젖기 전에 누수를 원천 차단할 수 있습니다.

4. 청소용 소통구 사전 설치

배관이 합류하는 꺾임 구간이나 정체되기 쉬운 주요 길목에 수시로 점검할 수 있는 소재구 및 점검구를 미리 설치해 두어야 합니다. 막힘 사고 발생 시 천장을 뜯지 않고도 그 지점을 열어 즉시 고압 세척이나 석션 작업을 진행할 수 있습니다.

● 정기적인 유지 관리 요령

1. 화학적 약품 투입 관리 (물코 방지제)

상가나 빌딩은 먼지 발생량이 많아 미생물 점액질(물코)이 매우 빠르게 형성됩니다. 에어컨 가동 시즌(늦봄~초여름)이 시작되기 전, 각 실내기 드레인 판에 알약 형태의 드레인 살균제를 넣어두면 물코 생성을 억제해 배관 막힘을 예방할 수 있습니다.

2. 정기적인 역세척 및 석션 청소

매년 여름이 끝나고 가동을 멈추는 가을철이나, 새 시즌을 준비하는 봄철에 메인 배관의 끝단(출수구)이나 중간 소통구에서 고압 살수 및 석션 장비를 이용해 역방향/순방향 배관 세척을 정기적으로 실시해야 합니다.

3. 통합 관제실과의 알림 모니터링 체계 구축

대형 빌딩의 경우 중앙 제어 시스템을 통해 에어컨 드레인 펌프 에러 신호를 모니터링해야 합니다. 특정 호실에서 드레인 펌프 에러 경보가 뜨면 즉시 방재실이나 관리실에서 현장으로 출동해 밸브 및 드레인 막힘 여부를 선제 점검해야 합니다.

● 공동 드레인 특정 구간 막힘과 누수

특정 구간에서 공동 드레인의 막힘과 역류, 누수가 지속적으로 반복된다면, 단순히 스프링이나 청소기로 일시 통수만 시켜서는 문제를 해결할 수 없습니다. 배관 내부의 구조적 결함이나 고질적인 슬러지 퇴적이 원인일 확률이 매우 높기 때문입니다.

체계적인 원인 진단을 위한 단계별 점검 방법과 장기적인 재발 방지를 위한 확실한 해결책을 정리해 드립니다.

1단계 : 원인 파악을 위한 4단계 정밀 점검법

일시적인 통수 작업만으로는 배관 상태를 알 수 없으므로 정밀 진단을 진행해야 합니다.

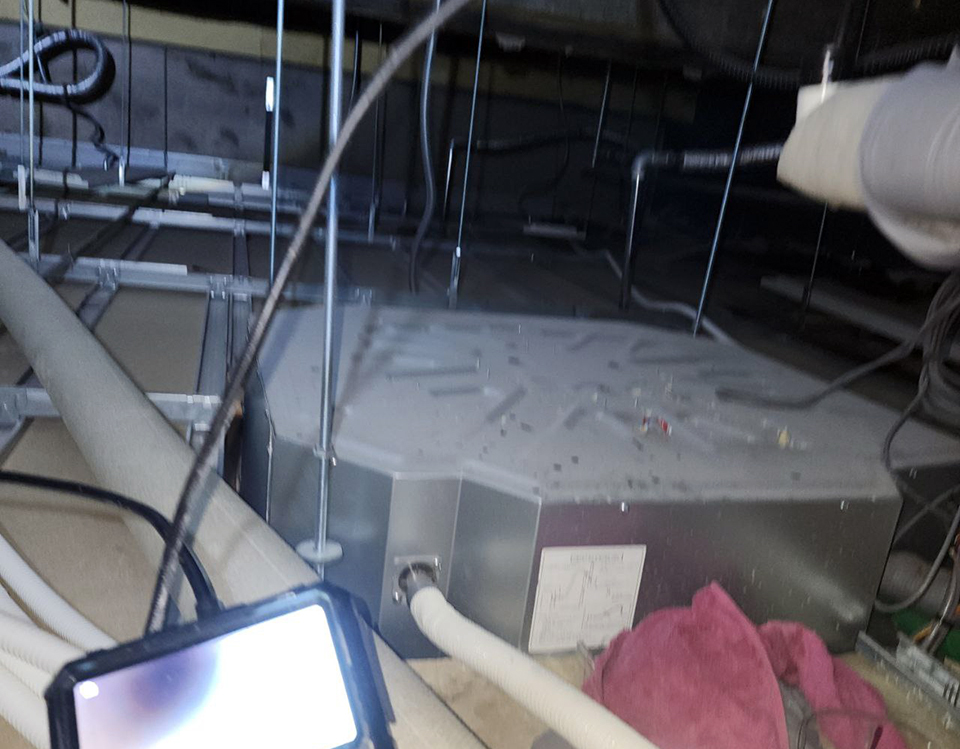

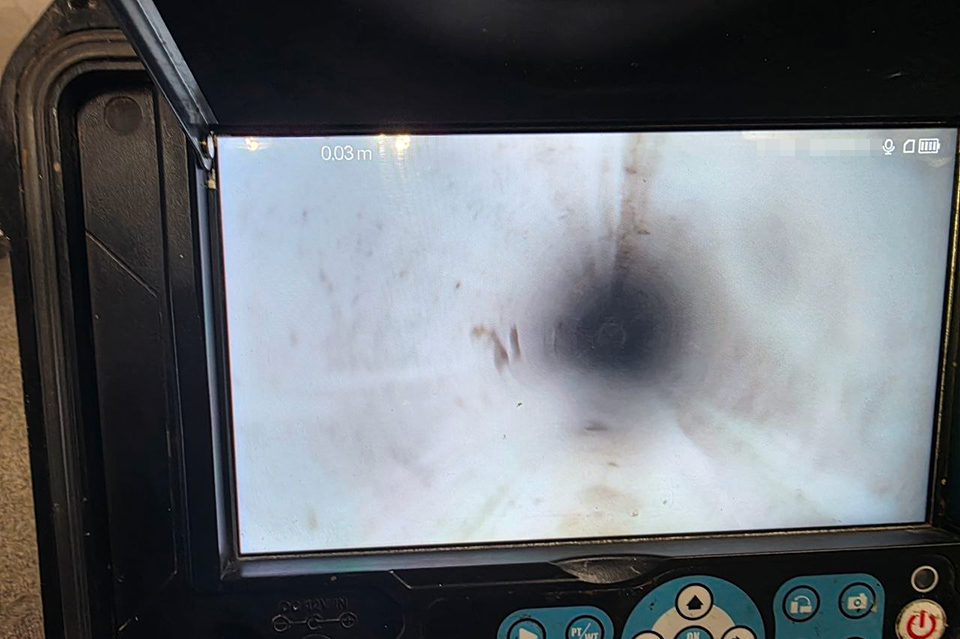

① 배관 내시경 배관 탐지

자주 막히는 특정 구간의 상류(실내기 측) 또는 소재구를 통해 배관 카메라를 투입합니다.

체크 포인트 : 배관 내부가 기름 슬러지(식당가인 경우), 먼지와 미생물 점액질(물코), 혹은 공사 잔해물(시멘트, 석고보드 가루 등) 중 무엇으로 막혀 있는지 확인합니다. 배관이 처져서 물이 고여 있는 구간(처짐/구배 불량)이 있는지도 눈으로 직접 확인해야 합니다.

② 구배 및 처짐 측정

오랫동안 천장 속에 매립되어 있던 드레인 PVC 배관은 고정 지지대가 느슨해지거나, 자체 무게를 이기지 못하고 중간이 U자 형태로 처지기 쉽습니다.

체크 포인트 : 물이 아래로 자연스럽게 흘러가도록 1/50 ~ 1/100 수준의 하향 구배가 유지되고 있는지 레이저 레벨기나 수평계로 확인합니다. 역구배나 물이 항상 고여 있는 트랩 현상 구간이 있다면 그곳이 슬러지 퇴적의 주범입니다.

③ 합류 정션 설계 오류 점검

여러 대의 지관이 메인 배관으로 합류할 때, Y티나 45도 엘보를 쓰지 않고 90도 T자 부속을 사용해 직각으로 때려 박는 배관 구조인지 확인합니다.

체크 포인트 : 직각으로 합류하면 물의 흐름이 부딪치며 와류가 생겨 역류를 유발하고, 합류 지점에 먼지와 물코 찌꺼기가 빠르게 쌓이게 됩니다.

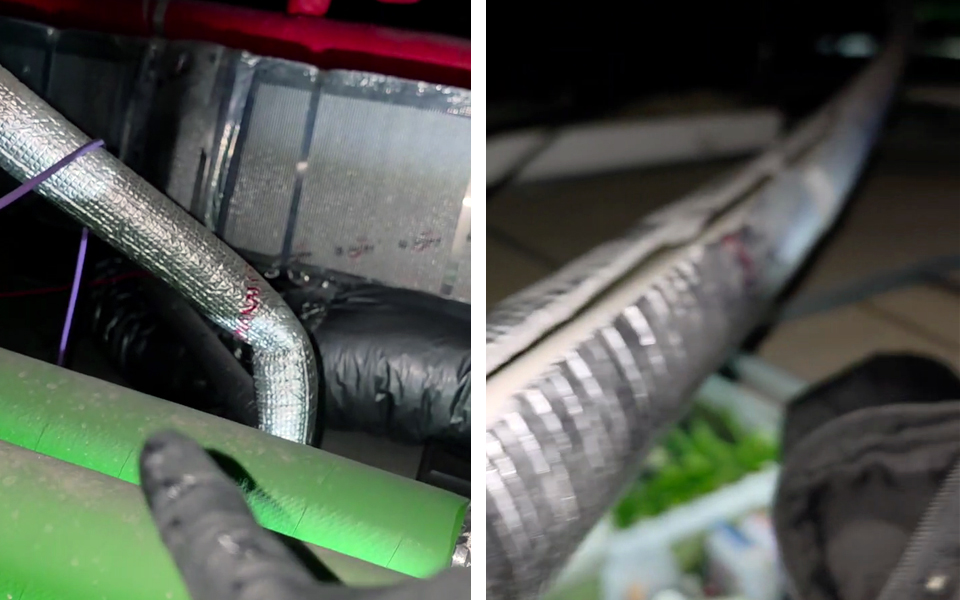

④ 보온재 파손 및 관통부 크랙 점검

반복되는 누수가 배관 막힘에 의한 역류 때문인지, 배관 자체의 크랙이나 결로 때문인지 분리해야 합니다.

체크 포인트 : 에어컨 배수가 흐를 때 보온이 깨져 결로수가 뚝뚝 떨어지는 것인지, 배관 연결부 본드 칠 불량 또는 충격에 의한 크랙으로 새는 것인지 물을 흘려보내며 육안으로 검사합니다.

2단계 : 반복 문제 해결을 위한 공학적 해결 방안

원인을 파악했다면 문제 구간에 맞춰 근본적인 보수 작업을 실행해야 합니다.

① 고압 온수 세척

드레인 배관에 끈적하게 달라붙은 물코나 기름때는 일반 전동기로 구멍만 살짝 뚫어 놓으면 한두 달 내에 다시 막힙니다.

해결책 : 배관 내부 전체의 이물질을 완전히 씻어내기 위해 전문 고압 세척기를 사용하여 배관 내부 벽면을 새 배관처럼 스케일링해야 합니다.

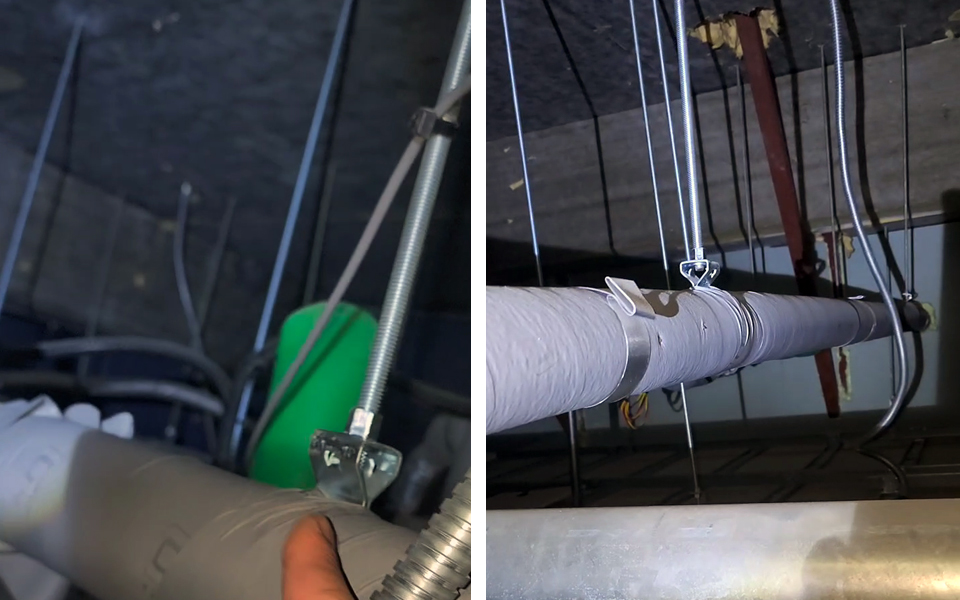

② 배관 구배 재조정 및 고정 장치 보강

해결책 : 쇠 처짐이 발생한 배관 구간은 천장 행거의 전산볼트 길이를 조정하여 강제로 하향 구배를 다시 잡아주어야 합니다. 배관이 처지지 않도록 행거의 설치 간격을 더 촘촘하게(보통 1.0m~1.5m 이내) 보강합니다.

③ 합류 방식 개선 (Y관 및 45도 엘보 적용)

해결책 : 90도 T자 부속으로 되어 있는 합류 지점을 모두 잘라내고, 흐름 방향에 맞추어 45도 Y티 및 엘보 조합으로 개조합니다. 물 흐름의 저항을 최소화하여 역류 가능성을 획기적으로 낮춥니다.

④ 유지보수용 소통구 및 밸브 추가

해결책 : 자주 막히는 메인 배관 중간 길목이나 엘보가 꺾이는 정체 구간에 소재구를 설치합니다. 추후 다시 막히더라도 천장을 철거하지 않고 소재구 캡만 열어 간단히 석션 및 세척을 할 수 있도록 점검구 타공과 함께 인프라를 구축해 둡니다.

3단계 : 장기 예방을 위한 추가 조치

수리를 완료한 후에는 다음과 같은 안전장치와 유지 보수 체계를 마련하는 것이 안전합니다.

① 자연 배수에서 펌프 배수로 전환 고려 : 특정 구간의 구배가 도저히 나오지 않는 현장 구조라면, 자연 배수를 포기하고 강제 배수용 드레인 펌프를 실내기마다 설치하여 메인 관으로 밀어 올리는 방안을 검토해야 합니다.

② 드레인 안전 스위치(수위 센서) 추가 : 메인관이 또 막히더라도 아래층 매장으로 물이 떨어지기 전에 에어컨 실내기가 스스로 멈출 수 있도록 드레인 판 내부에 수위 센서를 설치하여 제어기와 연동시킵니다.

③ 정기적인 케미컬 관리 : 점검구를 통해 약 3~6개월 주기로 살균 효과가 있는 물코 제거제를 투입하여 미생물 번식으로 인한 점액질 형성을 미연에 방지합니다.

■ 상가/빌딩 관리자 핵심 관리요령

공동 드레인을 사용하는 상업 시설은 막히기 전에 뚫는다는 예방 보전 개념으로 접근해야 합니다. 임차 매장의 인테리어 훼손, 고가 장비 침수 등의 손해배상 책임 문제로 번질 수 있으므로, 최소 연 1회 정기 배관 세척 예산을 편성하여 선제적으로 관리하는 것이 피해 예방의 가장 확실한 대책입니다.
